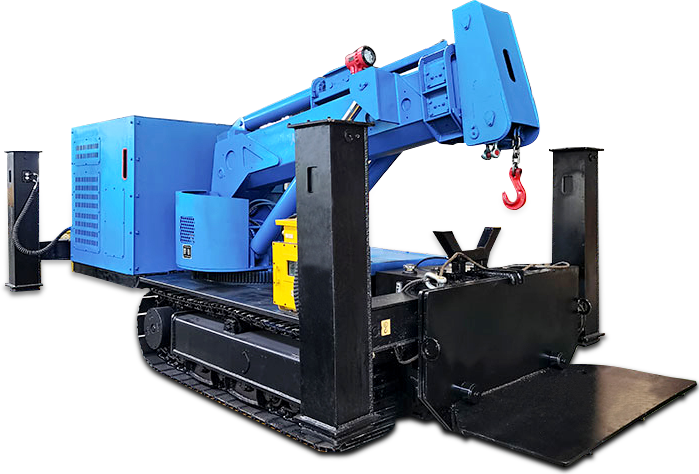

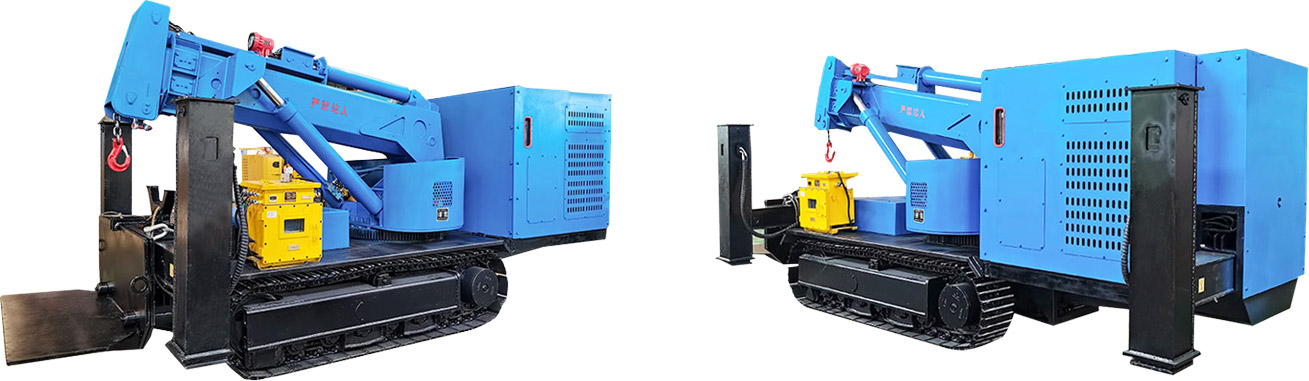

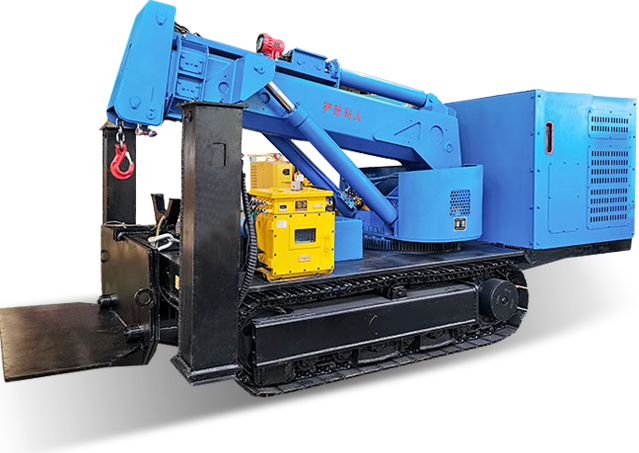

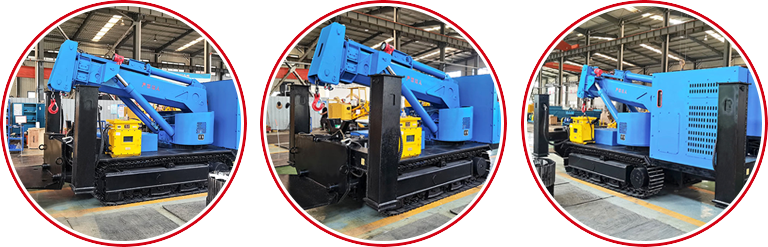

履帶臂架式搬運車

結構概述

礦用履帶臂架式運輸車主要有車架結構件、吊裝部件和行走部件、旋轉裝置、支腿、電氣系統及液壓系統等幾部分組成。

1）車架結構件主要由履帶行走底盤、支腿、旋轉裝置、吊臂等組成。車架結構件是以金屬材料軋制的型鋼和鋼板作為基本構件，通過焊接、螺栓連接等方法，按一定的組成規則連接，承受礦用履帶臂架式運輸車的自重和載荷的金屬結構。車架結構件是礦用履帶臂架式運輸車的重要組成部分，它是整臺機器的骨架，將礦用履帶臂架式運輸車的機械、動力設備、液壓設備連接組合成一個有機的整體，承受和傳遞作用在吊車上的各種載荷并形成一定的作業空間，以便使起吊的重物順利搬運到指定地點。

2）液壓控制系統除了液壓油缸外，還包括高壓柱塞泵、各種液壓控制元件（操縱閥組、安全閥、液控單向閥、液壓鎖、油源閥）和液壓輔助元件（管接頭、膠管等）?？梢钥刂埔簤焊椎纳炜s來實現礦用履帶臂架式運輸車的起吊重物等一系列動作。

3）吊裝部件包括U型吊環、起重鏈和吊鉤，通過U型吊環、起重鏈和吊鉤吊起重物的方式，是將物料與礦用履帶臂架式運輸車聯系起來進行物料吊運的裝置。吊裝部件可以減輕作業人員的勞動強度，大大提高工作效率。防止吊物墜落，保證作業人員的安全和吊物不受損傷是對取物裝置安全的基本要求。

4）行走部件為履帶式行走。

5）轉臺是工作裝置和底盤連接的重要組成部分，也是礦用液壓臂架式搬運車實現使臂架繞著機體的垂直軸線作回轉運動，達到在半環形空間運移物料的目的。礦用液壓臂架式搬運車通過某一機構的單獨運動或多機構的組合運動，來達到搬運物料的目的。

6）支腿為前左、前右、后左、后右 4 個支腿，起吊重物前先要使支腿分別伸出，支撐在堅實的地面上，將礦用液壓臂架式搬運車調整到水平位置，保證起吊重物時機體不發生傾倒。

電氣系統

礦用臂架式搬運車電氣系統主要由液壓礦用隔爆兼本安型備用電源、礦用隔爆兼本安型柴油機燃油噴射電控裝置主機、隔爆型永磁發電機及調節器、礦用柴油機車監控保護裝置、礦用柴油機燃油噴射電控裝置、礦用隔爆型LED照明信號燈、礦用隔爆型主令開關、礦用本安型顯示屏、礦用甲烷傳感器、遙控電控箱、遙控接收器、遙控發射器、電磁比例多路閥及先導控制回路組成。

液壓系統

將高壓柱塞泵、各種閥類和各種液壓油缸，通過各管接頭附件和和高壓膠管同主泵主進油管，主閥主回油管路連接起來，使礦用液壓臂架式搬運車能夠完成預定動作和要求，就構成了礦用液壓臂架式搬運車的液壓系統。
