應用于掘進工作面、煤倉、密閉墻帶式輸送機等井下關鍵危險區域的安全預警
紅外感應技術
機器視覺識別技術
聲光報警
安全防護
安全預警
觸發設備停機
廣泛應用于掘進工作面、煤倉、密閉墻帶式輸送機等井下關鍵危險區域的安全預警
礦用電子圍欄防護系統是一種安全防護系統，廣泛應用于掘進工作面、煤倉、密閉墻帶式輸送機等井下關鍵危險區域的安全預警。該系統通過紅外感應技術、機器視覺識別技術等手段，實現作業人員進入危險區域時，及時發出聲光報警或觸發設備停機，避免事故發生。
廣泛應用于掘進工作面、煤倉、密閉墻帶式輸送機等井下關鍵危險區域的安全預警
煤礦井下危險作業區域應當安設“電子圍欄”，包括但不限于以下作業地點
掘進工作面掘進裝備(綜掘機、掘錨機、掘錨一體機、連采機等)部位;
掘進工作面錨護裝備(兩臂錨桿機、四臂錨桿機、運錨機等)部位;
掘進工作面輔助作業裝備(梭車、鏟運車、裝載機、耙裝機等)部位;
給料破碎機、連運頭車部位;
礦井主運輸和采取帶式輸送機驅動部分和機尾滾簡等部位:溜煤眼或煤倉上、下口等部位;
密閉墻外部;
采煤工作面轉載機部位。
廣泛應用于掘進工作面、煤倉、密閉墻帶式輸送機等井下關鍵危險區域的安全預警
現場人員接近采煤工作面刮板輸送機機頭、轉載機過橋破碎機入料口等預警區域時，系統自動觸發聲光報警提示;人員進入危險區域時，自動停機并報警提示。
現場人員進入掘進工作面掘進裝備的預警區域范圍時，系統自動觸發聲光報警提示;進入危險區域范圍時，系統發出聲光報警提示同時觸發掘進裝備停機。
現場人員進入掘進工作面錨護裝備的預警區域范圍時，系統自動觸發聲光報警提示:進入危險區域范圍時，系統發出聲光報警提示同時觸發錨護裝備停機。
現場人員進入掘進工作面輔助作業裝備的預警區域范圍時，系統自動觸發聲光報警提示;進入危險區域范圍時，系統發出聲光報警提示同時觸發輔助作業裝備停機。
現場人員進入給料破碎機、連運頭車危險范圍時，系統自動觸發設備停機報警并發出聲光報警提示。
現場人員誤入運行中的帶式輸送機內，在帶式輸送機的搭接部位、過橋架設部位等特殊危險區域設定人員檢測預警區，當人員進入危險預警范圍時，系統瞬間自動觸發帶式輸送機停機并報警提示。
現場人員進入溜煤眼或煤倉口等預警區域范圍時，系統自動觸發聲光報警提示;進入危險范圍時，系統瞬間自動觸發溜煤眼或煤倉上口的運輸設備停機并報警提示。現場人員進入密閉墻危險范圍時，系統自動觸發進入危險區域的聲光報警提示。
廣泛應用于掘進工作面、煤倉、密閉墻帶式輸送機等井下關鍵危險區域的安全預警

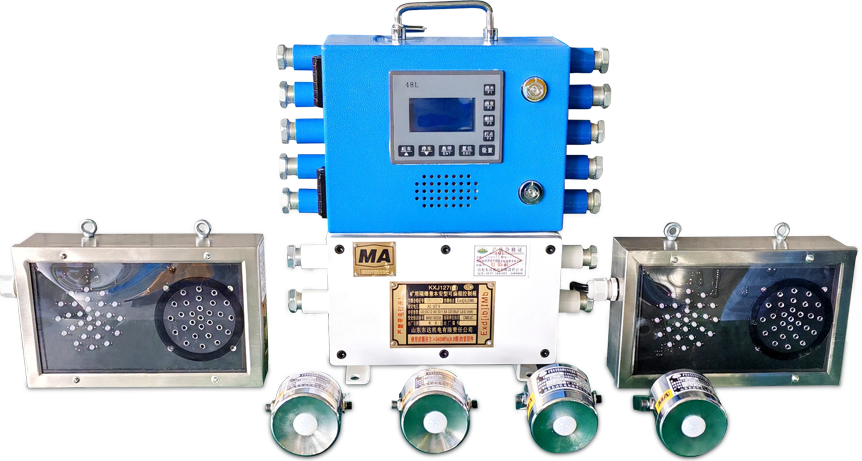

根據現場的作業需求劃定預警區域和停機區域兩級電子圍欄，在預警區域和停機區域分別安置一組礦用本安型熱釋紅外傳感器。當人員進入預警區域時，預警區域熱釋傳感器觸發并將信號傳輸至礦用隔爆兼本安型PLC控制器，控制器通過邏輯運算后控制礦用本安型聲光報警箱發出聲光報警，提醒進入?yún)^(qū)域人員。當人員進入停機區域時，停機區域熱釋傳感器觸發并將信號傳輸至礦用隔爆兼本安型PLC控制器，控制器通過邏輯運算后控制礦用本安型聲光報警箱發出聲光報警，同時PLC控制器發出停機信號給該區域運行設備執行停機操作。當需要在電子圍欄劃定區域進行檢修作業時，可通過PLC控制器進入檢修模式，在設定時間內不觸發電子圍欄功能。同時PLC控制器具備以太網通訊接口，可接入并下環網方便實現對該區域的遠程控制及監測。
| 序 號 | 名 稱 | 型 號 | 數 量 |
| 1 | 礦用隔爆兼本安型可編程控制箱 | KXJ127(B) | 1 |
| 2 | 礦用本安型熱釋紅外傳感器 | ZP-12R | 4 |
| 3 | 礦用本安型聲光報警箱 | KXB12(A) | 1 |

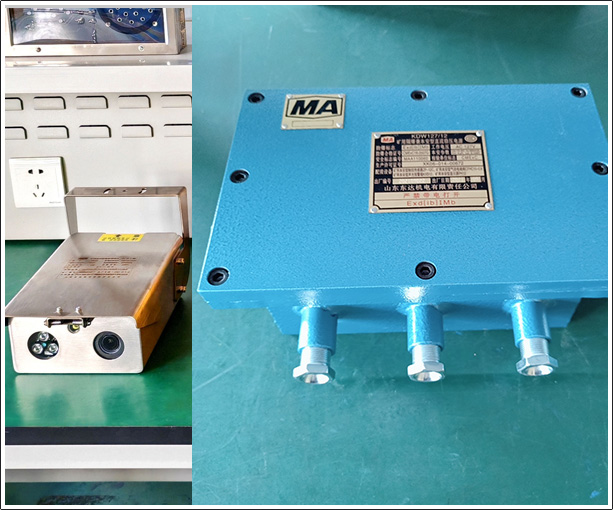

根據現場的作業需求劃定預警區域和停機區域兩級電子圍欄，將礦用本安型報警攝像儀安裝在現場合適位置，通過礦用本安型報警攝像儀的設置軟件可同時實現對預警區域和停機區域的劃設，當進入不同的區域時觸發對應區域的輸出信號，并將觸發信號傳輸至該區域運行設備執行相關的保護動作。同時礦用本安型報警攝像儀自身具備語音聲光報警功能。礦用隔爆兼本安型直流穩壓電源作為礦用本安型報警攝像儀的關聯設備，為其提供電源。
| 序 號 | 名 稱 | 型 號 | 數 量 |
| 1 | 礦用隔爆兼本安型直流穩壓電源 | KDW127(A) | 1 |
| 2 | 礦用本安型報警攝像儀 | KBA12J | 1 |
根據現場的作業需求劃定預警區域和停機區域兩級電子圍欄，將礦用本安型報警攝像儀安裝在現場合適位置，通過礦用本安型報警攝像儀的設置軟件可同時實現對預警區域和停機區域的劃設，當進入不同的區域時觸發對應區域的輸出信號，并將信號傳輸至礦用隔爆兼本安型 PLC 控制器，控制器通過邏輯運算后控制隔爆兼本安型語言聲光報警器發出語音報警，同時報警器屏幕進行字幕提示。當停機區域的信號觸發后，PLC 控制器將停機信號傳輸至該區域的設備執行停機操作。當需要在電子圍欄劃定區域進行檢修作業時，可通過 PLC 控制器進入檢修模式，在設定時間內不觸發電子圍欄功能。同時PLC控制器具備以太網通訊接口，可接入井下環網，方便實現對該區域的遠程控制及監測。
| 序 號 | 名 稱 | 型 號 | 數 量 |
| 1 | 礦用隔爆兼本安型PLC控制器 | KXJ127(B) | 1 |
| 2 | 礦用本安型報警攝像儀 | KBA12J | 1 |
| 3 | 隔爆兼本安型語言聲光報警器 | KXB127(A) | 1 |
