斷帶抓捕器是利用帶斷或逆止器失效后沿傾斜方向下滑產生的摩擦力為驅動源，對膠帶沿線任何隨機性的斷帶都能有效地把上、下重空段膠帶抓捕住
電話聯系 在線咨詢DDZ-30-160斷帶抓捕器簡介
斷帶抓捕器是利用帶斷或逆止器失效后沿傾斜方向下滑產生的摩擦力為驅動源，對膠帶沿線任何隨機性的斷帶都能有效地把上、下重空段膠帶抓捕住，防止由此引發的重大經濟損失和人身事故。有上、下斷帶抓捕兩部分組成，主要采用了離心撥爪無接觸磨損觸發托輥、擺脫重載段貨載影響的制動梁敞開式可擺動機構、傳動與死點閉鎖用的四連桿機構、以及各種偏心輥和圓柱輥。在正常工作具有托輥使用功能和防跑偏功能，可廣泛用于礦山、港口、碼頭、電廠等上運的普通型和強力型膠印帶輸送機上。當帶式輸送機發生斷帶或逆止器失效時，斷帶抓捕器可迅速抓捕膠帶斷裂或失控后突然下滑的重、空段膠帶，并具有防止膠帶跑偏的功能。在需要時可起卡帶器的作用。
DDZ-30-160斷帶抓捕器特征與原理

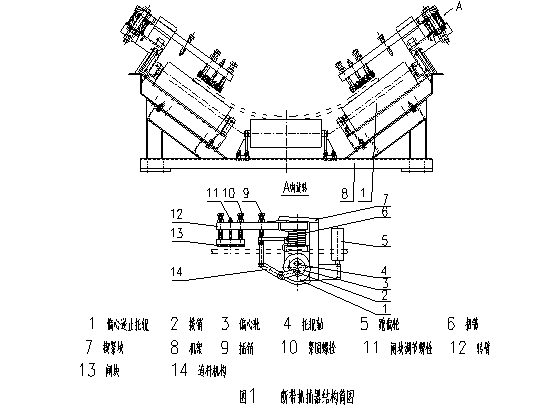

斷帶抓捕器（見圖1）主要由偏心逆止托輥1、轉臂12、閘塊13、楔緊塊7、扭簧6、閘塊調節螺栓11、插銷9、連桿機構14等組成。托輥內有偏心輪3、托輥軸4以及轉動機構，當輸送機正常工作時，偏心逆止托輥與膠帶不接觸，一旦輸送機發生斷帶或逆止器失效時，膠帶下滑，偏心逆止托輥與膠帶接觸，在摩擦力的作用下與偏心輪一起反轉，旋轉中心是托輥軸圓心，撥銷也隨同偏心輪一起轉動，撥動連桿機構的上插板向下運動，使插銷脫開，在扭簧的作用下轉臂迅速打向楔緊塊至輸送帶上方并楔緊，同時托輥也擠向閘塊，隨著輸送帶的下滑越來越擠緊輸送帶，迅速將下滑的重段膠帶抓捕，保護輸送帶。

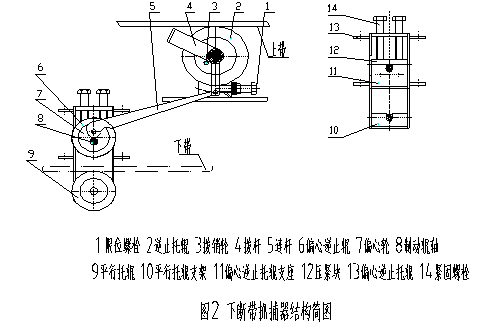

下斷帶保護裝置（見圖2）主要有逆止托輥2、平行托輥9、偏心逆止托輥6、制動連桿5、撥桿4等組成，偏心逆止托輥內裝有偏心輪6、制動輥軸8及偏心輪傳動機構，逆止托輥裝有撥銷輪3及傳動機構。
在輸送機正常工作時，逆止托輥?zhàn)魍休伿褂茫哪嬷雇休亼铱?，一旦發生斷帶，逆止托輥反轉，撥銷輪與托輥一起轉動，從而撥動撥桿，撥桿推動制動連桿，制動連桿使偏心逆止托輥擠向平行托輥，將斷帶抓捕，保護輸送帶。
DDZ-30-160斷帶抓捕器注意事項
1、在檢查、調整、更換零件時，要停車、切斷電源。
2、斷帶抓捕器在輸送機上的安裝數量、間距應符合表1、表2的規定，否則將不能保證可靠的抓捕保護作用。
3、抓捕后應注意：
（1）斷帶抓捕器抓捕后應及時對皮帶進行處理，不要使皮帶和抓捕器長時間處于抓捕狀態。
（2）首先應檢查斷帶抓捕器有無變形，各焊縫有無開焊，發現問題及時更換；同時應檢查各處緊固件是否松動，并應全部緊固一遍。
（3）應檢查摩擦片總成及逆止托輥運轉是否靈活可靠，無阻滯現象，配合有無松動，如發現問題，嚴禁使用，及時更換。

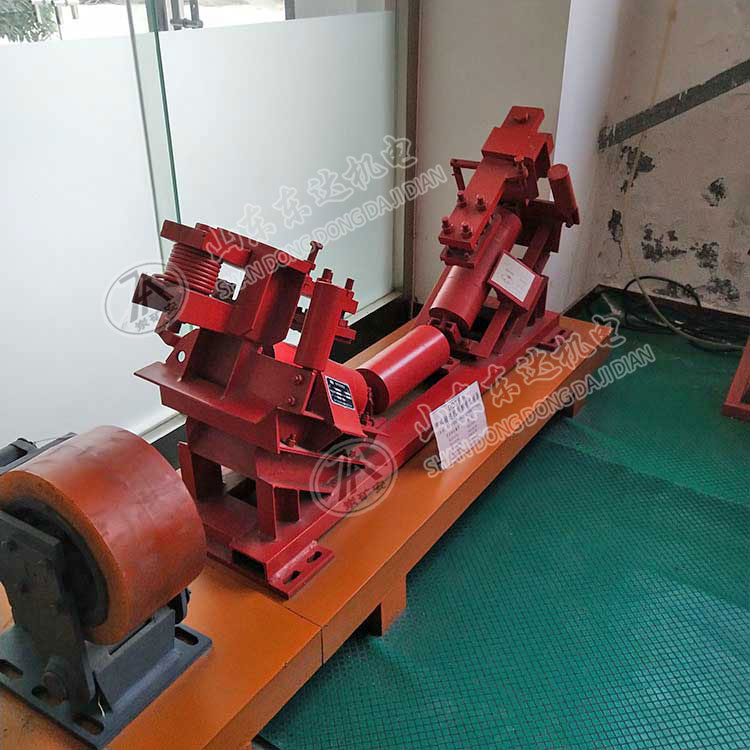

DDZ-30-160斷帶抓捕器實物圖
