QYF系列礦用氣動清淤排污泵配件主要組成部分包括主體部分、控制系統及真空抽吸組件等。
電話聯系 在線咨詢QYF系列礦用氣動清淤排污泵配件產品結構與工作原理
QYF系列礦用氣動清淤排污泵配件主要組成部分包括主體部分、控制系統及真空抽吸組件等。
1、主體部分：由泵體、進料管道、排料管道組成，其擔當?shù)墓ぷ魇俏虾团帕稀?
2、控制系統：控制系統主要是利用氣控換向閥、梭閥、球閥以及時間邏輯換向閥等閥體的有機結合，實現對執行機構的控制與切換，達到機組工作時吸料與排料有序轉換。
3、真空抽吸組件：它是根據文丘里效應的原理設計而成，包括供氣口、排氣口和真空口。當供氣口的供氣壓力高于一定值后，噴管射出超聲速射流，由于氣體的粘性，高速射流卷吸走負壓腔內的氣體，使該腔形成較高的真空度。真空發生器的性能與噴管的最小直徑、收縮和擴散管的形狀、通徑及其相對位置和氣源壓力大小等諸多因素有關。該真空抽吸組件通過泵體與吸料口相通，當控制系統循環切換控制氣缸工作時，即可完成機組的吸料與排料過程。
QYF系列礦用氣動清淤排污泵使用條件
a) 清淤泵由吸料管進水口潛入水下。
b) 輸送介質溫度不超過40℃。
c) 工作環境溫度（5～40）℃。
d) 輸送介質的PH在4～10范圍內。
e) 含固體顆粒的最大直徑不超過20mm。
f)適用氣壓范圍0.60MPa～0.70Mpa。

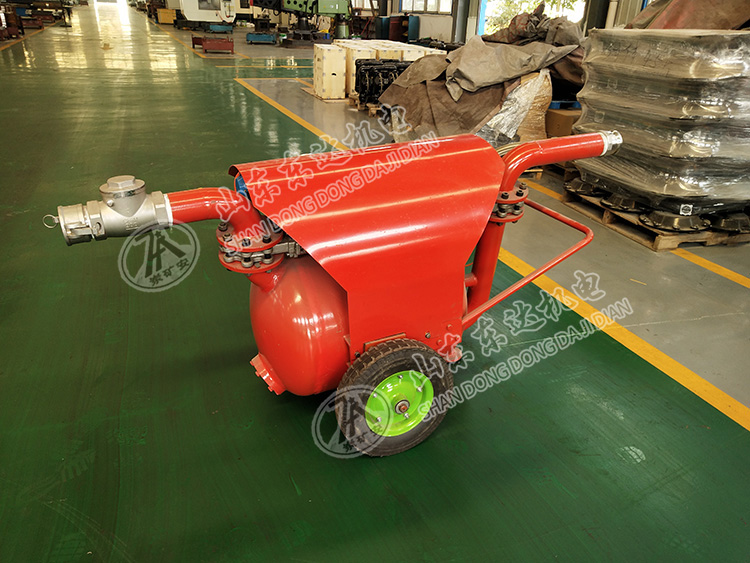

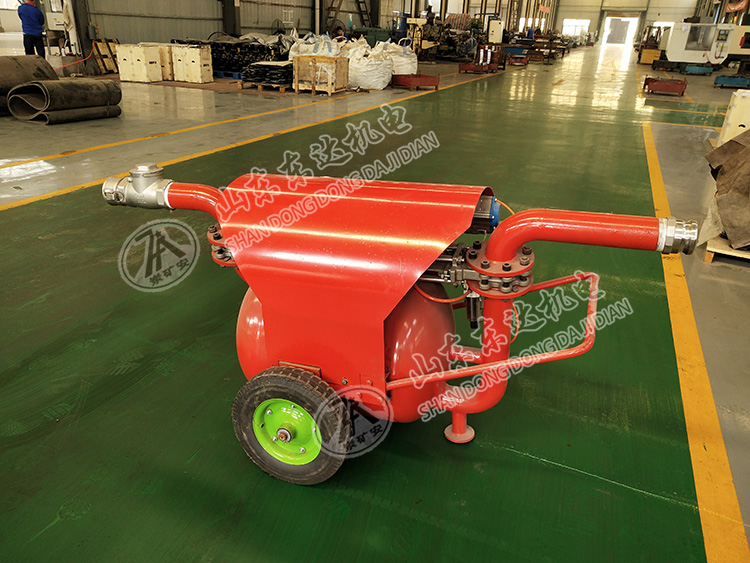

QYF系列礦用氣動清淤排污泵實物圖
